BOBINES AC

Capacité de production 120/1250 kg/h

La série AC-C

La série AC-C comprend des batteries de refroidissement eau/air pour le refroidissement des lignes d'extrusion de film soufflé (emballage) avec une production comprise entre 120 et 1250 kg/h.

La gamme est disponible en deux versions :

• MONO pour le refroidissement OBC.

• TWIN, avec batteries empilées, pour le refroidissement OBC et IBC.

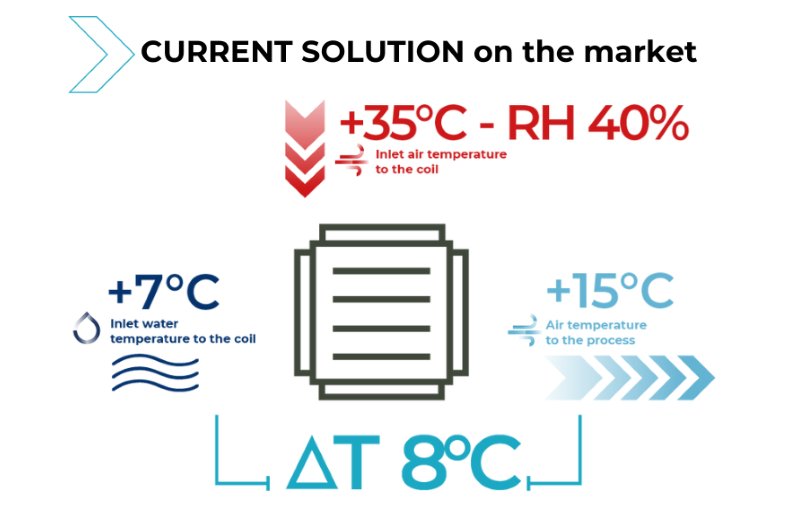

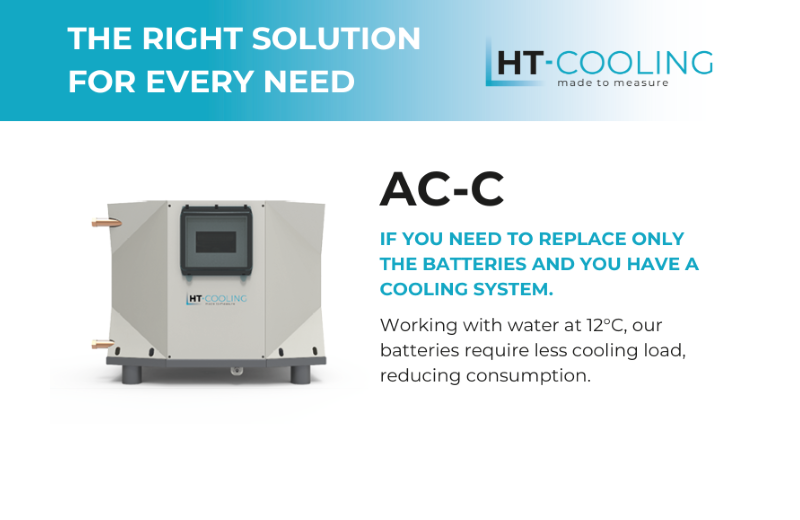

Nos batteries peuvent être fournies pour remplacer celles existantes en fonctionnant avec une eau d'entrée de 5°C supérieure aux solutions actuelles du marché, nécessitant ainsi un apport de refroidissement réduit.

Cadre

La structure extérieure est en tôle galvanisée et peinte avec des poudres de polyester fines (RAL9002 et RAL7037) avec une résistance efficace à la corrosion agents.

La structure interne est en tôle galvanisée.

Tous les composants sont scellés et rivetés pour assurer une excellente étanchéité.

Les connexions d'air sont de type OK (type JACOB : en option), scellées et soudées au châssis interne.

Un manomètre est installé à l'extérieur pour surveiller et contrôler la pression de l'eau entrant dans la machine.

Chaque batterie est fournie avec des pieds antivibratoires réglables pour un positionnement à plat même sur des surfaces avec une légère différence de niveau.

Échangeur eau/air

L'échangeur à haut rendement a une grande surface d'échange et est réalisé avec des ailettes en aluminium et des tubes en cuivre. La plus grande surface permet de limiter la vitesse de l'air sans utiliser de séparateur de gouttes : le surdimensionnement de l'échangeur permet également de réduire la consommation électrique du ventilateur de process.

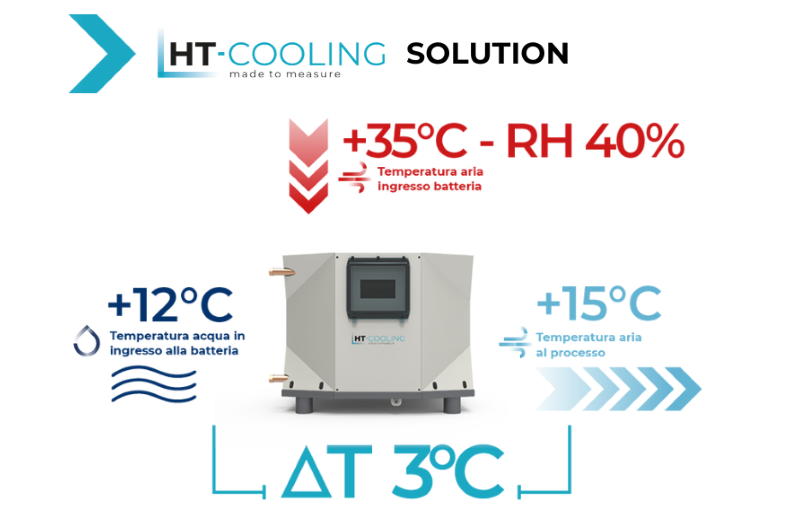

L'échangeur est conçu pour fonctionner avec de l'eau froide à des températures inférieures de seulement 3°C ​​à la température de sortie requise de l'air : cela permet de réaliser d'importantes économies d'énergie sur la consommation d'eau glacée par rapport aux solutions plus conventionnelles.

Régulation

Le système de lecture et de régulation de la température de l'air est facilement paramétrable par l'opérateur sur une commande électronique protégée par une porte transparente IP65.

La commande permet le réglage de la vanne électronique à 3 voies pour maintenir constante la température de sortie de l'air.

Fourniture standard

• Manomètre pour contrôler la pression de l'eau

• Filtre facilement amovible pour les opérations de maintenance

• Vanne électronique modulante à 3 voies

• Sonde NTC pour contrôler l'eau en entrée température

• Initiale et collier pour raccordement de tuyau lisse

Options

• Supports de support pour bobines en configuration TWIN

• Raccords d'air type JACOB

• Adaptateurs de raccordement d'air OK/JACOB

• Alarme de filtre à air sale

• Filtre en Y sur l'entrée d'eau

• Carte pour communication RS485
