Les systèmes d'injection de la série ELS

Les systèmes d'injection de la série ELS avec buses et accessoires standard, sont disponibles en 1, 2, 4, 6 et 8 points d'injection, les blocs chauds sont adaptés suivant la matière et le diamètre de buse.

L'entraxe des blocs chauds peut être adapté de millimètre en millimètre

La construction du bloc chaud peut être fait avec une ou deux résistances et avec ou sans «couvre résistance», selon la température de la matière injectée

Les canaux d'écoulement sont dimensionnés en fonction du type et du diamètre de la buse choisie

La buse et la douille d'injection peuvent être choisies dans toute la gamme standard

Choix du groupe d’obturation à souhait dans toute la gamme standard Thermoplay; choix exécution pointe de l’aiguille.

Possibilité d’inclure le système de targette identification de zone

Les thermocouples sont de type J et peuvent être isolés ou mis à la terre

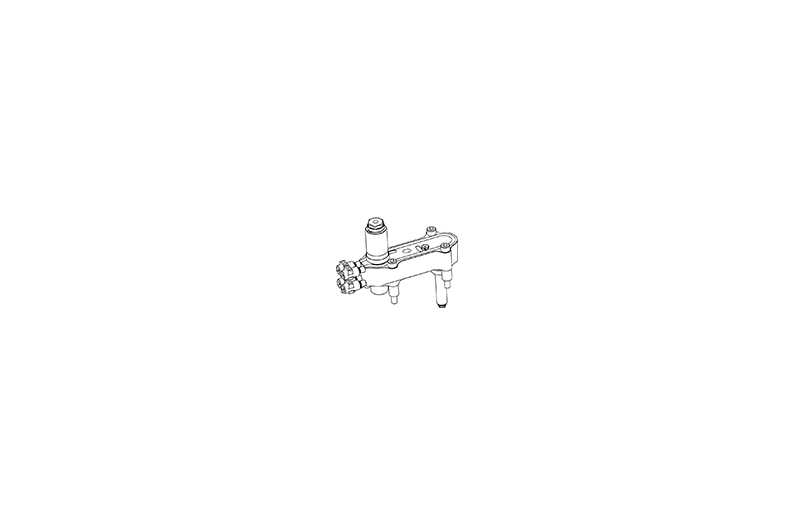

Blocs chauds à 1 point d'injection

ELS

N° Buses: 1

Entraxes: 50 -> 450 mm

Hauteur bloc: 32 mm

Groupe d'obturation: oui/non

Entraxes avec groupe d'obturation: 60 -> 450 mm

Hauteur bloc: 44 mm

Couvre-résistance: oui/non

ELS vissés

N° Buses: 1

Entraxes: 40 -> 200 mm

Hauteur bloc: 32 mm

Groupe d'obturation: oui/non

Entraxes avec groupe d'obturation: 50 -> 200 mm

Hauteur bloc: 44 mm

Couvre-résistance: pour TF12-TF17-TF23-TD18: oui/non - pour TD22: oui

Blocs chauds à 2 point d'injection

ELS

N° Buses: 2

Entraxes: 90 -> 500 mm

Hauteur bloc: 32 mm

Groupe d'obturation: oui/non

Entraxes avec groupe d'obturation: 110 -> 500 mm

Hauteur bloc: 44 mm

Couvre-résistance: oui/non.

ELS vissés

N° Buses: 2

Entraxes: 80 -> 400 mm

Hauteur bloc: 32 mm

Groupe d'obturation: oui/non

Entraxes avec groupe d'obturation: 90 -> 400 mm

Hauteur bloc: 44 mm

Couvre-résistance: pour TF12-TF17-TF23-TD18: oui/non - pour TD22: oui

Blocs chauds à 4 points en ligne.

ELS

N° Buses: 4

Entraxes: 208 -> 500 mm

Hauteur bloc: 44 - 52 mm

Groupe d'obturation: non

Couvre-résistance: oui

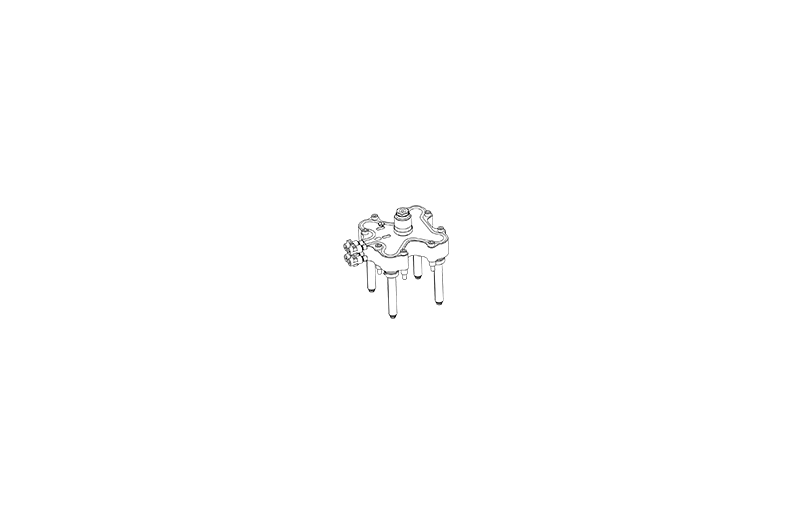

Blocs chauds a 4 point d'injection

ELS

N° Buses: 4

Entraxes: 90 -> 450 mm

Hauteur bloc: 38 mm

Groupe d'obturation: oui/non

Entraxes avec groupe d'obturation: 90 -> 450 mm

Hauteur bloc: 44 mm

Couvre-résistance: oui/non.

ELS vissés

N° Buses: 4

Entraxes: 80 -> 400 mm

Hauteur bloc: 32 mm

Groupe d'obturation: oui/non

Entraxes avec groupe d'obturation: 80 -> 400 mm

Hauteur bloc: 44 mm

Couvre-résistance: pour TF12-TF17-TF23-TD18: oui/no - pour TD22: oui

Blocs chauds à 6 point d'injection

ELS

N° Buses: 6

Entraxes: 300x150, 400x200, 500x250, 600x300 mm (Fixes)

Hauteur bloc: 38 mm

Groupe d'obturation: non

Couvre-résistance: non

Blocs chauds à 8 point d'injection

ELS

N° Buses: 8

Entraxes: 300x100, 450x150, 600x200, 750x250 mm (Fixes)

Hauteur bloc: 38 mm

Groupe d'obturation: non

Couvre-résistance: non
